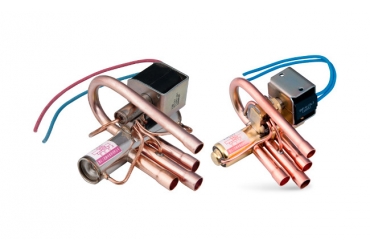

Applicable for all common HCFC and HFC refrigerants such as: R22, R134a, R404A, R407C, R410A, R507
Medium temperature TS min./max.: -30°C / +135°C (*)
Ambient temperature min./max.: -30°C / +50 or +70°C (Depending on used coil)
Relative humidity: 0 to 95% RH
Max. operating pressure PS: 4.5 MPa (45 bar)
Installation position:
- Coil upwards or with body axis in horizontal alignment
- Flow direction according to installation instruction
Certifications: UL/CSA** and declaration according to LVD or PED

TS min./max.: -30ºC / +120ºC

通用特性

系列	型号	订货号	载重	Kv值	连接尺寸ODF		最大工作压力	动作压力差ΔP		PED类型
			载重	Kv值	D接管	E/S/C接管	最大工作压力	最大	最小
			[mm]	[m3/h]	Ø [in]	Ø [in]	[MPa]	[MPa]	[MPa]
SHF-4	SHF(L)-4H-23U	SHF-19001	8.0	1.7	5/16	3/8	4.5	3.1	0.25	3.3
SHF-7	SHF(L)-7H-34U	SHF-19002	11.1	3.1	3/8	1/2	4.5	3.1	0.25	3.3
SHF-9	SHF(L)-9H-35U	SHF-19003	11.5	3,6	3/8	5/8	4.5	3.1	0.34	3.3
SHF-11	SHF(L)-11H-45D1	SHF-19004	11.5	4.5	1/2	5/8	4.5	3.1	0.34	3.3
SHF-14	SHF-14-46	SHF-50001	13.5	6.3	1/2	3/4	4.5	3.1	0.34	3.3
SHF-14	SHF-14-47	SHF-50002	13.5	6.3	1/2	7/8	4.5	3.1	0.34	3.3
SHF-14	SHF-14-57	SHF-50003	13.5	6.3	5/8	7/8	4.5	3.1	0.34	3.3
SHF-20	SHF-20A-46	SHF-50004	15.6	7.9	1/2	3/4	4.5	3.1	0.34	3.3
SHF-20	SHF-20A-47	SHF-50005	15.6	7.9	1/2	7/8	4.5	3.1	0.34	3.3
SHF-20	SHF-20A-57	SHF-50006	15.6	7.9	5/8	7/8	4.5	3.1	0.34	3.3
SHF-20	SHF-20A-67	SHF-50007	15.6	7.9	3/4	7/8	4.5	3.1	0.34	3.3
SHF-20	SHF-20D-46-02	SHF-50008	17.2	9.9	1/2	3/4	4.5	3.1	0.34	3.3
SHF-35	SHF-35A-47	SHF-50009	20.0	13.9	1/2	7/8	4.5	3.1	0.34	3.3
SHF-35	SHF-35A-57	SHF-50010	20.0	13.9	5/8	7/8	4.5	3.1	0.34	3.3
SHF-35	SHF-35A-59	SHF-50011	20.0	13.9	5/8	9/8	4.5	3.1	0.34	3.3
SHF-35	SHF-35A-67	SHF-50012	20.0	13.9	3/4	7/8	4.5	3.1	0.34	3.3
SHF-35	SHF-35A-69	SHF-50013	20.0	13.9	9/8	7/8	4.5	3.1	0.34	3.3
SHF-35	SHF-35A-79	SHF-50014	20.0	13.9	7/8	9/8	4.5	3.1	0.34	3.3
SHF-35	SHF-35B-67-02	SHF-50015	20.9	14.7	3/4	7/8	4.5	3.1	0.34	3.3
SHF-50	SHF-50-911D2	SHF-50016	25.6	18.5	1-1/8	1-3/8	4.5	3.1	0.34	I
SHF-70	SHF(L)-70-810	SHF-50017	28.6	28.5	1	1-1/4	4.5	3.1	0.34	3.3
SHF-100	SHF(L)-100-1012	SHF-50018	34.8	40.5	1-1/4	1-1/2	4.5	3.1	0.34	I
SHF-140	SHF(L)-140-1214	SHF-50019	41.0	58.4	1-1/2	1-3/4	4.5	3.1	0.34	I
SHF175	SHF(L)-175-1217	SHF-50020	46.4	70.5	1-1/2	2-1/8	4.5	3.1	0.34	I
SHF210	SHF(L)-210-1321	SHF-50021	50.0	84.4	1-5/8	2-5/8	4.5	3.1	0.34	I

产品特点

适用范围广
适用于从3~420kW(0.9~120Ton）
设计多样化

通用规格

适用于所有常规的HCFC和HFC制冷剂：R22, R134a, R404A, R407C, R410A, R507C
适用环境温度：-30°C ~ +55°C
最大工作压力： 4.2 MPa
适用介质温度：-30°C ~ +120°C
相对湿度：95%RH以下
认证：UL&CUL, VDE, CQC, 符合PED指令
安装位置：线圈朝上或者阀体轴线水平放置；流体方向按照安装说明书

额定工况

额定工况	工况1	工况2
冷凝温度	38°C	54.4°C
蒸发温度	5°C	7.2°C
过热度	5K	5K
过冷度	0K	5K

冷量选型表

产品型号	订货号	额定容量 (工况1)								额定容量 (工况2)
		R407C		R410A		R134a		R404A / R507		R407C		R410A		R134a		R404A / R507
		ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar	ΔP: 0,1 bar	ΔP: 0,2 bar
		[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]	[kW]
SHF(L)-4H-23U	SHF-19001	3,8	5,3	4,5	6,4	2,9	4,2	3,2	4,6	3,4	4,8	4,0	5,7	2,7	3,9	2,7	3,9
SHF(L)-7H-34U	SHF-19002	7,0	9,9	8,5	12,0	5,5	7,8	6,0	8,5	6,4	9,0	7,5	10,6	5,1	7,2	5,1	7,2
SHF(L)-9H-35U	SHF-19003	8,0	11,3	9,6	13,6	6,3	8,9	6,8	9,7	7,3	10,3	8,5	12,0	5,8	8,2	5,8	8,2
SHF(L)-11H-45D1	SHF-19004	10,1	14,3	12,2	17,3	7,9	11,2	8,7	12,3	9,2	13,0	10,8	15,2	7,4	10,4	7,3	10,4
SHF-14-46	SHF-50001	13,9	19,7	16,8	23,8	10,9	15,5	11,9	16,9	12,7	17,9	14,8	21,0	10,1	14,3	10,1	14,3
SHF-14-47	SHF-50002	13,9	19,7	16,8	23,8	10,9	15,5	11,9	16,9	12,7	17,9	14,8	21,0	10,1	14,3	10,1	14,3
SHF-14-57	SHF-50003	13,9	19,7	16,8	23,8	10,9	15,5	11,9	16,9	12,7	17,9	14,8	21,0	10,1	14,3	10,1	14,3
SHF-20A-46	SHF-50004	17,6	24,8	21,2	30,0	13,8	19,5	15,0	21,3	16,0	22,6	18,7	26,5	12,8	18,0	12,7	18,0
SHF-20A-47	SHF-50005	17,6	24,8	21,2	30,0	13,8	19,5	15,0	21,3	16,0	22,6	18,7	26,5	12,8	18,0	12,7	18,0
SHF-20A-57	SHF-50006	17,6	24,8	21,2	30,0	13,8	19,5	15,0	21,3	16,0	22,6	18,7	26,5	12,8	18,0	12,7	18,0
SHF-20A-67	SHF-50007	17,6	24,8	21,2	30,0	13,8	19,5	15,0	21,3	16,0	22,6	18,7	26,5	12,8	18,0	12,7	18,0
SHF-20D-46-02	SHF-50008	22,1	31,3	26,7	37,8	17,4	24,6	19,0	26,8	20,2	28,5	23,6	33,4	16,1	22,8	16,1	22,7
SHF-35A-47	SHF-50009	30,9	43,7	37,3	52,8	24,3	34,3	26,5	37,5	28,2	39,8	33,0	46,6	22,5	31,8	22,4	31,7
SHF-35A-57	SHF-50010	30,9	43,7	37,3	52,8	24,3	34,3	26,5	37,5	28,2	39,8	33,0	46,6	22,5	31,8	22,4	31,7
SHF-35A-59	SHF-50011	30,9	43,7	37,3	52,8	24,3	34,3	26,5	37,5	28,2	39,8	33,0	46,6	22,5	31,8	22,4	31,7
SHF-35A-67	SHF-50012	30,9	43,7	37,3	52,8	24,3	34,3	26,5	37,5	28,2	39,8	33,0	46,6	22,5	31,8	22,4	31,7
SHF-35A-69	SHF-50013	30,9	43,7	37,3	52,8	24,3	34,3	26,5	37,5	28,2	39,8	33,0	46,6	22,5	31,8	22,4	31,7
SHF-35A-79	SHF-50014	30,9	43,7	37,3	52,8	24,3	34,3	26,5	37,5	28,2	39,8	33,0	46,6	22,5	31,8	22,4	31,7
SHF-35B-67-02	SHF-50015	32,6	46,2	39,4	55,7	25,6	36,2	28,0	39,6	29,7	42,0	34,8	49,2	23,7	33,5	23,7	33,5
SHF-50-911D2	SHF-50016	41,2	58,3	49,8	70,4	32,3	45,7	35,3	50,0	37,5	53,1	43,9	62,1	30,0	42,4	29,9	42,3
SHF(L)-70-810	SHF-50017	63,6	89,9	76,7	108,5	49,9	70,5	54,5	77,0	57,9	81,9	67,7	95,8	46,2	65,3	46,1	65,2
SHF(L)-70-810-01	SHF-50024	63,6	89,9	76,7	108,5	49,9	70,5	54,5	77,0	57,9	81,9	67,7	95,8	46,2	65,3	46,1	65,2
SHF(L)-100-1012	SHF-50018	90,3	127,7	109,0	154,1	70,8	100,2	77,4	109,4	82,2	116,3	96,2	136,1	65,6	92,8	65,5	92,7
SHF(L)-100-1012-01	SHF-50025	90,3	127,7	109,0	154,1	70,8	100,2	77,4	109,4	82,2	116,3	96,2	136,1	65,6	92,8	65,5	92,7
SHF(L)-140-1214	SHF-50019	130,0	183,8	156,9	221,9	102,0	144,2	111,4	157,5	118,4	167,4	138,5	195,9	94,5	133,6	94,3	133,4
SHF(L)-175-1217	SHF-50020	157,1	222,2	189,7	268,2	123,2	174,3	134,6	190,4	143,1	202,3	167,4	236,7	114,2	161,5	114,0	161,2
SHF(L)-210-1321	SHF-50021	188,0	265,9	227,0	321,0	147,5	208,6	161,1	227,8	171,2	242,1	200,3	283,3	136,6	193,2	136,5	193,0
SHF(L)-350-1721	SHF-50031	308,3	436,0	372,2	526,3	241,8	342,0	264,1	373,5	280,7	397,0	328,5	464,6	224,0	316,8	223,7	316,4
SHF(L)-420-2125	SHF-50032	394,4	557,7	476,1	673,3	309,4	437,5	337,9	477,9	359,1	507,9	420,2	594,3	286,6	405,3	286,2	404,8

外形尺寸

产品型号	订货号	阀体类型	L	A	B	C	D	E	F	G	H	角度	重量
产品型号	订货号	阀体类型	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[°]	[kg]
SHF(L)-4H-23U	SHF-19001	A	94,4	43	50	62	105	43	12	-	-	0	0,20
SHF(L)-7H-34U	SHF-19002	A	113	51	59	71	119	52	16	-	-	0	0,28
SHF(L)-9H-35U	SHF-19003	B	115,5	51	57	72	119	52	23,5	-	-	15	0,30
SHF(L)-11H-45D1	SHF-19004	C	121,5	52	62	87	-	-	25	31,5	-	15	0,32
SHF-14-46	SHF-50001	D	184,2	67	83	95	-	-	28,6	35,5	-	0	0,72
SHF-14-47	SHF-50002	D	184,2	67	83	95	-	-	28,6	35,5	-	0	0,72
SHF-14-57	SHF-50003	D	184,2	67	83	95	-	-	28,6	35,5	-	0	0,72
SHF-20A-46	SHF-50004	D	176	67	83	95	-	-	28,6	35,5	-	0	0,75
SHF-20A-47	SHF-50005	D	176	67	83	95	-	-	28,6	35,5	-	0	0,75
SHF-20A-57	SHF-50006	D	176	67	83	95	-	-	28,6	35,5	-	0	0,75
SHF-20A-67	SHF-50007	D	176	67	83	95	-	-	28,6	35,5	-	0	0,75
SHF-20D-46-02	SHF-50008	D	183,6	67	83	95	-	-	28,6	35,5	-	0	0,75
SHF-35A-47	SHF-50009	D	211	82	87	100	-	-	33	40	-	0	1,30
SHF-35A-57	SHF-50010	D	211	82	87	100	-	-	33	40	-	0	1,30
SHF-35A-59	SHF-50011	D	211	82	87	100	-	-	33	40	-	0	1,30
SHF-35A-67	SHF-50012	D	211	82	87	100	-	-	33	40	-	0	1,30
SHF-35A-69	SHF-50013	D	211	82	87	100	-	-	33	40	-	0	1,30
SHF-35A-79	SHF-50014	D	211	82	87	100	-	-	33	40	-	0	1,30
SHF-35B-67-02	SHF-50015	D	213	82	87	100	-	-	33	40	-	0	1,30
SHF-50-911D2	SHF-50016	E	269	97	149	174			41,3	40	41,3	0	2,10
SHF(L)-70-810	SHF-50017	D	303	111,8	117	131			46	86		0	3,00
SHF(L)-100-1012	SHF-50018	D	321	111,8	117	131			49	86		0	3,50
SHF(L)-70-810-01	SHF-50024	F	303	111,8	117	131			46	86		0	3,00
SHF(L)-100-1012-01	SHF-50025	F	321	111,8	117	131			49	86		0	3,50
SHF(L)-140-1214	SHF-50019	F	390	135,6	148,7	168,7			58	97		0	7,20
SHF(L)-175-1217	SHF-50020	F	390	135,6	148,7	168,7			58	97		0	7,60
SHF(L)-210-1321	SHF-50021	F	452	135,6	148,7	168,7			71,5	97		0	8,70
SHF(L)-350-1721	SHF-50031	F	553	176,5	180	235			75	112		0	22,00
SHF(L)-420-2125	SHF-50032	F	613	176,5	180	235			93	113		0	26,00
